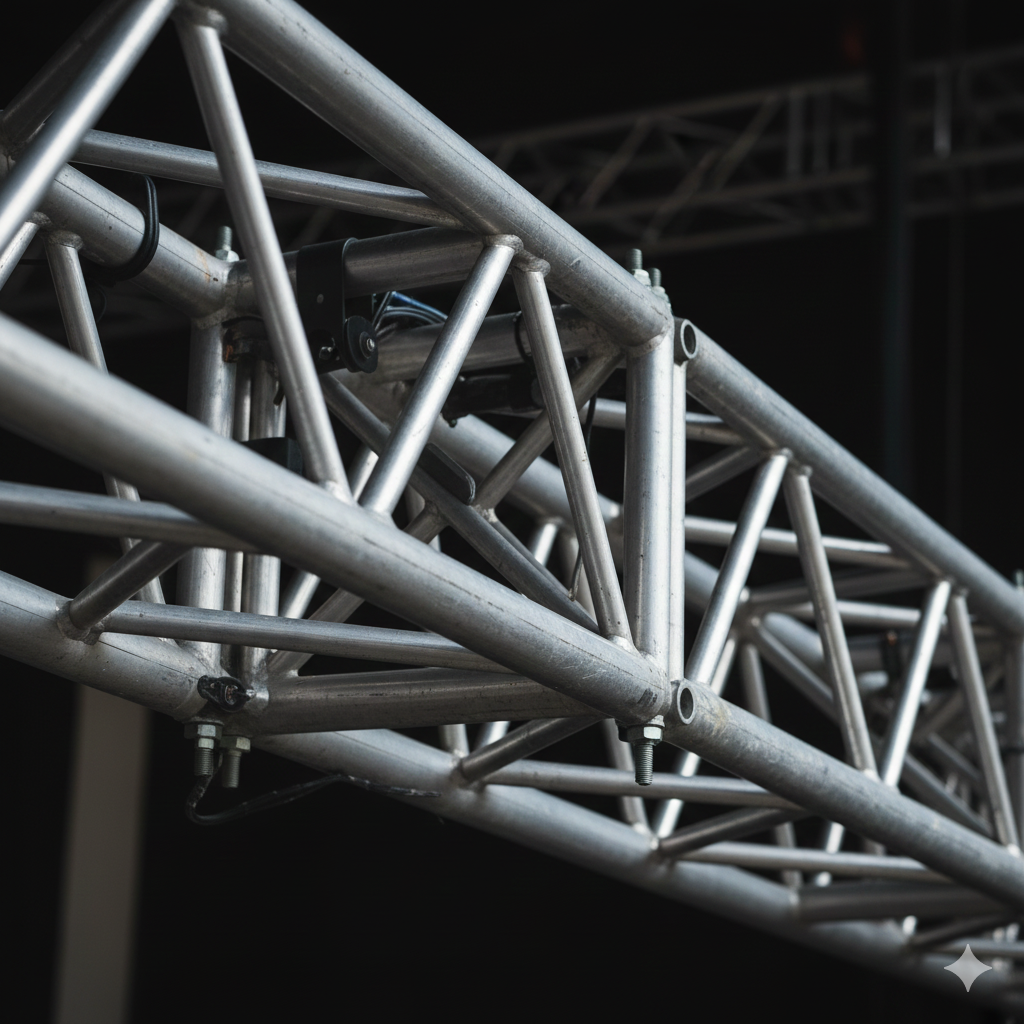

Truss sistemi; ışık, ses, görüntü ve sahne ekipmanlarının belirlenen yerleşime göre taşınması veya konumlandırılması için kullanılan teknik yapıdır. DVA, sabit uygulama ve etkinlik kiralaması için kapsam, kurulum ve söküm planlaması yapar.
Projenizi paylaşın · Referansları inceleyin
Truss sistemi hangi uygulamalarda kullanılır?
Truss seçimi görsel biçime göre değil, taşınacak ekipman, açıklık, destek noktaları, kurulum ortamı ve onay süreçlerine göre yapılır.
Yapı: En yaygın ve çok yönlü profildir. Üç borunun üçgen şekilde birleşmesiyle oluşur.
Avantajlar: Mükemmel torsiyonel (burulma) ve eğilme dayanımı. Her yönden eşit mukavemet sunar. Özellikle konserlerde hareketli ışık (moving head) asmak ve köprü (catwalk) oluşturmak için idealdir.
İdeal Kullanım: Ana sahne ışık köprüleri, side (yan) kuleler, hareketli yüklerin olduğu konser ve tiyatro uygulamaları.
Yapı: Dört borunun kare veya dikdörtgen kesit oluşturacak şekilde birleşmesiyle oluşur.
Avantajlar: Daha minimalist ve modern bir estetik sunar. Genellikle daha hafif yükler veya sabit kurulumlar için kullanılır. Dekoratif unsurların (reklam brandası, LED ekran modülleri) asılması için mükemmel düz yüzeyler sağlar.
İdeal Kullanım: Moda şovları, fuar stantları, sergi alanları, düğün sahneleri, dekoratif aydınlatma ve LED ekran taşıyıcı sistemleri.
L-Truss / Ladder Truss: İki paralel boru ve aralarındaki bağlantı elemanlarından oluşan basit, hafif ve ekonomik çözüm. Düşük ağırlıktaki ışık veya hoparlörlerin asılması, arka sahne perde askı sistemleri için uygundur.
Üçgen truss 3 ana boru, kare truss 4 ana boru, ladder truss ise 2 ana boru üzerinden tanımlanır.
Standart modül planında 1 m, 2 m ve 3 m düz parçalar birlikte kullanılabilir.
- Sahne ışık ve ses ekipmanı taşıma düzenleri
- LED ekran ve görüntü ekipmanı yerleşimleri
- Fuar, lansman ve sergi konstrüksiyonları
- Sabit salon veya geçici etkinlik uygulamaları
Truss ve rigging kapsamı nasıl belirlenir?
Yük listesi, yerleşim planı, askı veya destek noktaları ve saha erişimi teknik değerlendirmenin temelidir. Mekânın kuralları ve gerekli teknik onaylar uygulama öncesinde proje taraflarıyla netleştirilir.
Ana Truss Profilleri: Farklı açıklıkları geçmek için çeşitli uzunluklarda (1m, 2m, 3m, vb.) üretilir.
Bağlantı Elemanları: Sistemin gücünü belirleyen en kritik parçalar. Spigot (Pim) ve Sleeve (Manşon): En yaygın, hızlı ve güvenilir bağlantı yöntemi. Cube (Küp) Bağlantılar: Çok yönlü (3D) bağlantı imkanı sunar, karmaşık geometrilerin kurulmasını sağlar.
Spigot (Pim) ve Sleeve (Manşon): En yaygın, hızlı ve güvenilir bağlantı yöntemi.
Cube (Küp) Bağlantılar: Çok yönlü (3D) bağlantı imkanı sunar, karmaşık geometrilerin kurulmasını sağlar.
Taşıyıcı ve Destek Sistemleri: Tripod (Üç Ayak) ve Teleskobik Bacaklar: Küçük ölçekli kurulumlar için. Mast (Direk) ve Baseplate (Taban Plakası): Orta ölçekli kuleler için. Motorlu Asansör Sistemleri (Chain Hoist / Motor): Büyük ölçekli profesyonel kurulumların olmazsa olmazı. Yükün kaldırılması, indirilmesi ve hassas seviye ayarı için kullanılır.
Motorlu Asansör Sistemleri (Chain Hoist / Motor): Büyük ölçekli profesyonel kurulumların olmazsa olmazı. Yükün kaldırılması, indirilmesi ve hassas seviye ayarı için kullanılır.
Tasarım ve Mühendislik: Kurulum öncesi, mekan ölçümleri ve yük (dead load + live load) hesaplamaları yapılır. CAD tabanlı çizimlerle tüm yapı görselleştirilir ve statik analizler gerçekleştirilir.
Cube bağlantı elemanları 3 boyutlu birleşim noktaları kurmak için kullanılır.
Sabit kurulum ile kiralama arasındaki fark nedir?
Sabit sistem binanın kullanım ve bakım planına göre projelendirilir. Kiralama kapsamı ise etkinlik tarihi, kurulum-söküm programı, saha erişimi ve kullanılacak AV ekipmanları üzerinden hazırlanır.
Tripod (Üç Ayak) ve Teleskobik Bacaklar: Küçük ölçekli kurulumlar için.
Mast (Direk) ve Baseplate (Taban Plakası): Orta ölçekli kuleler için.
Taşıyıcı planında en az 2 ayrı yük grubu, sabit yük ve hareketli yük, ayrı ayrı kaydedilir.
Güvenli kurulum için hangi bilgiler gerekir?
Taşınacak tüm ekipmanların listesi, planlanan konumları, mekânın taşıyıcı bilgileri, iç veya dış ortam koşulları, enerji ve erişim planı birlikte incelenmelidir. Doğrulanmamış taşıma kapasitesi varsayılmaz.
Sahne truss sistemleri, görsel olarak etkileyici bir etkinliğin arkasındaki görünmez mühendislik harikasıdır. Bu sistemler, ağır ekipmanları güvenle taşımanın yanı sıra, estetik sahne tasarımının da temelini oluşturur. Profesyonel bir truss sistemi, sadece bir taşıyıcı değil; ışığın, sesin ve görüntünün mükemmel bir uyumla buluştuğu, statik hesaplamalarla güvenliği garanti altına alınmış bir mimari yapıdır.
Her etkinliğin temelinde "güvenlik" yatar. Profesyonel truss sistemleri, uluslararası standartlara (DIN, BS) uygun, yük taşıma kapasiteleri (SWL – Safe Working Load) sertifikalı olarak belirlenmiş alüminyum alaşımlardan üretilir. Her bir bağlantı elemanı (spigot, sleeve, cube), tam yük altında bile deforme olmayacak şekilde tasarlanır. Amacımız, üzerine asılan değerli ekipmanlarınızın ve sahne altındaki insanların güvenliğini, mühendislik hesaplamaları ve kaliteli malzeme ile sağlamaktır.
Truss profilleri, taşıması gereken yüke ve estetik görünüme göre seçilir. En yaygın iki tip:
Motorlu kaldırma kullanılan kurulumlarda 1 ana kaldırma planı ve 1 acil indirme prosedürü teslim öncesinde doğrulanır.
Kurulum planında her ekipmanın üretici ağırlığı, askı aksesuarı, kablo yükü ve hareketli çalışma durumu ayrı satırda tutulur. Açıklık, destek geometrisi ve bağlantı biçimi üreticinin onaylı yük tablosuyla eşleştirilmeden taşıma kapasitesi kabul edilmez; montaj sonrası bağlantılar ve emniyet ekipmanları yetkili saha sorumlusu ile birlikte kontrol edilir.
Teklif için hangi bilgileri paylaşmalısınız?
Mekân veya etkinlik planı, tarih, truss yerleşimi, taşınacak ekipmanlar, destek veya askı noktaları, saha çalışma saatleri ve teknik sorumlu bilgisi gereklidir.
Profesyonel bir truss sistemi, doğru mühendislik, doğru malzeme ve doğru kurulumun birleşimidir. Sahnenizin görkemli görüntüsünün arkasında, her detayı hesaplanmış güvenli bir altyapı sunuyoruz. DVA
Global Truss: Dünyanın en yaygın kullanılan, alüminyum truss konusunda öncü markası. Geniş ürün yelpazesi ve aksesuar çeşitliliği sunar.
Prolyte Group: Avrupa'nın en büyük ve en kaliteli üreticilerinden. Özellikle yüksek taşıma kapasiteli, sertifikalı ve yangına dayanıklı (F30) truss sistemleri ile profesyonel pazarın tercihi.
Eurotruss / Tomcat (act Entertainment): Büyük ölçekli etkinlikler, turne sistemleri ve sabit tesisler için üst düzey mühendislik çözümleri sunan bir diğer dev marka.
Milos (İtalya): Yüksek kaliteli alüminyum truss ve özellikle Milos kilit sistemi ile tanınan, güvenilir bir üretici.
MegaTruss / Litec: Ekonomik ve kaliteli çözümler sunan, orta ölçekli projelerde sıkça tercih edilen markalar.
CM Lodestar (Columbus McKinnon): Endüstri standardı kabul edilen, dünyadaki en güvenilir zincirli asansör (chain hoist) markası.
Verlinde (Xylem markası): CM ile birlikte profesyonel pazarda lider, yüksek kaliteli motor sistemleri.
Thern, Powerbox: Kaliteli alternatif motor ve kontrol üreticileri.
Doughty Engineering: Sahne, stüdyo ve etkinlik ekipmanları için klips, clamp ve destek sistemlerinde uzmanlaşmış, İngiliz kalite markası.
Kupo, Manfrotto, Matthews: Işık, ses ve kamera montaj ekipmanları, clamp ve tripod sistemleri.
